Traggerüst
TG 60

KAZANIMLARINIZ
Güvenli.
TG 60 Allround taşıyıcı iskele sadece çok yüksek taşıma kapasitesine sahip olmakla kalmaz, aynı zamanda kurulum ve söküm sırasında da güvenlidir. İskeleler dik olarak monte edildiğinde O-çelik platformlar yerleştirilir. Ardından bir sonraki iskele bölümünün çerçeveleri, traversleri ve çapraz destekleri monte edilir.
Esnek.
Çeşitli Allround dikmeler ve çapraz destekler kullanılarak, taşıyıcı iskeleler geometri ve yük gerekliliklerine esnek bir şekilde uyarlanabilir.
Dayanıklı.

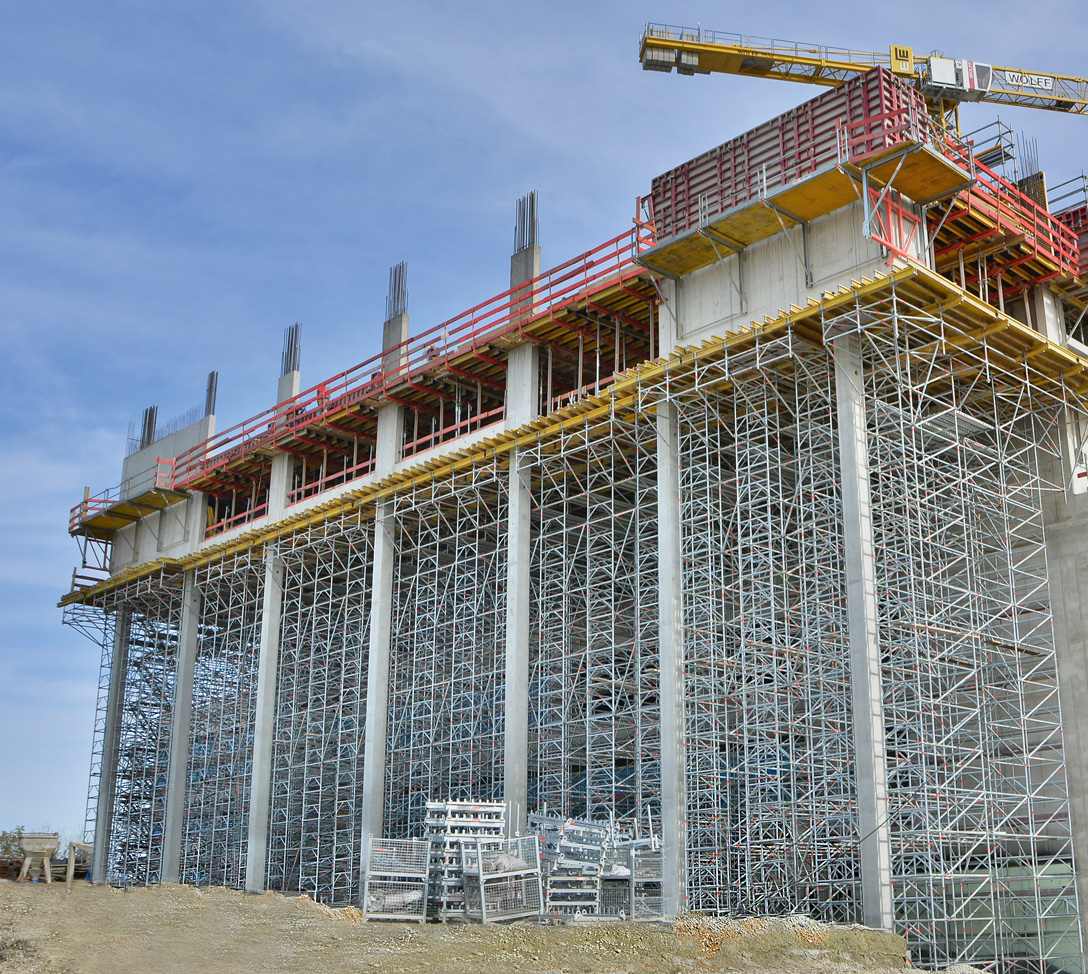

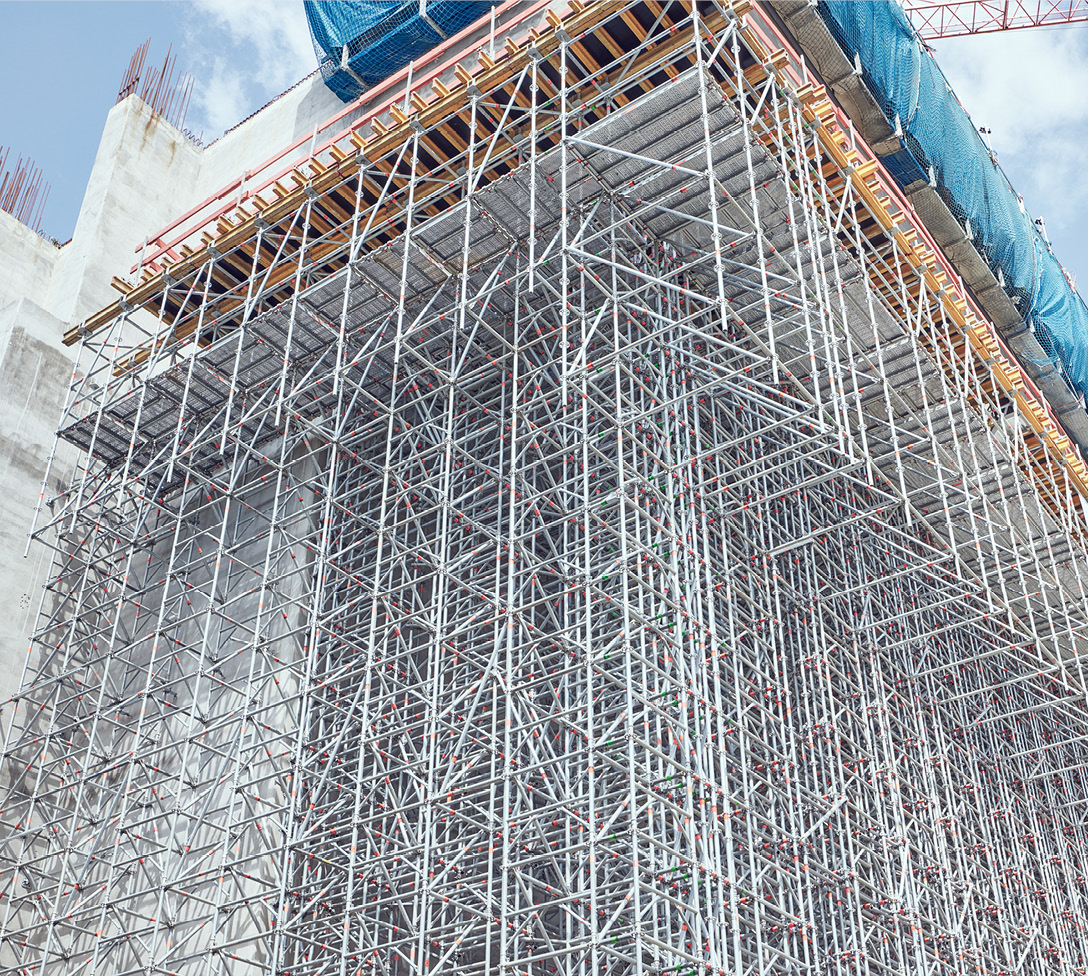

TG 60 taşıyıcı iskeleler, Layher sistem ölçülerinde Allround dikme ve çapraz desteklerle birbirine bağlanarak ve güçlendirilerek yapı iskelesi haline getirilir. Böylece, çok büyük destek yükseklikleri için bile çok taşıma kapasiteli iskele yapıları oluşturulur.
ALLROUND TG 60 TAŞIYICI İSKELE.
Allround TG 60 taşıyıcı iskeleler, Allround temelinde geliştirilmiştir.
İlave üç bileşen ile taşıma işlemini daha hızlı, daha yüksek ve daha stabil bir şekilde
gerçekleştirebilirsiniz.

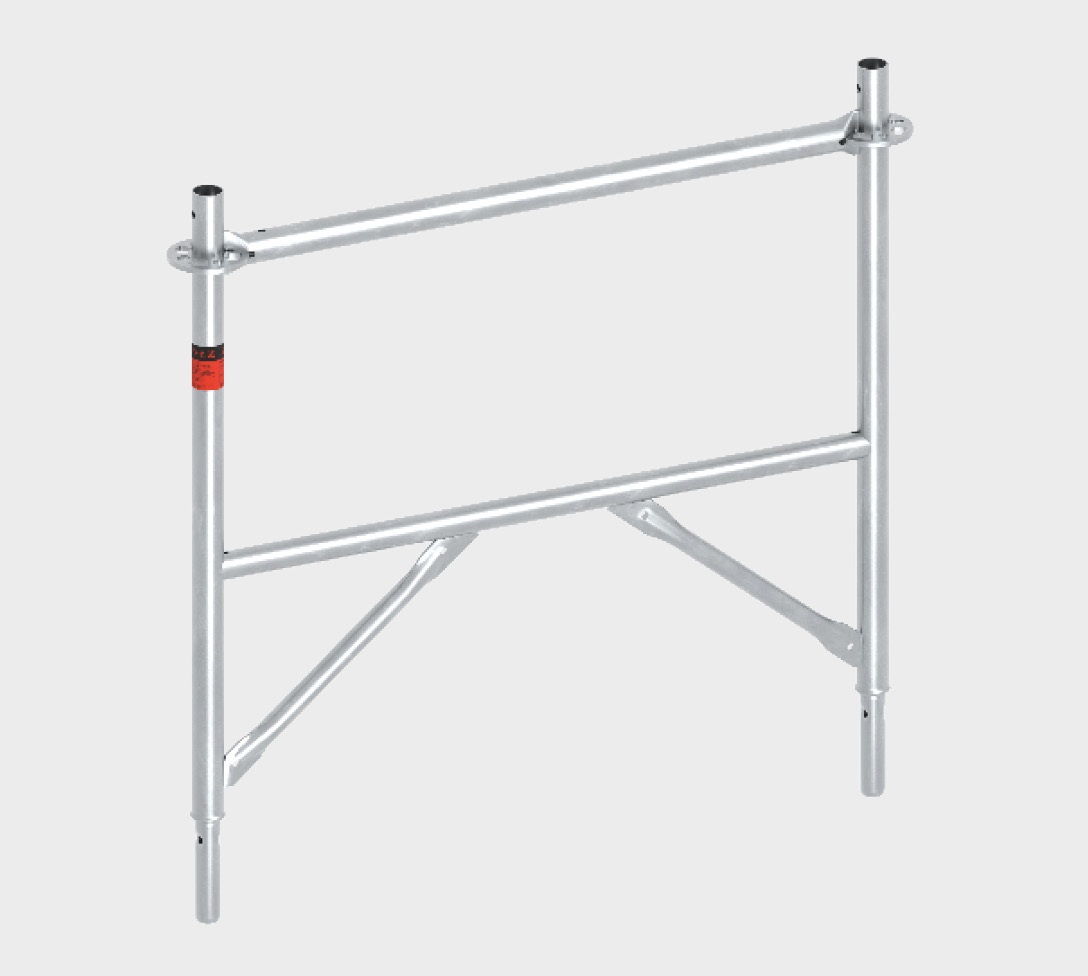

Allround TG 60 taşıyıcı iskeleler, yüksek mukavemetli çelik iskele
borularından yapılmıştır ve 2 küçük dikme ile güçlendirilmiştir. Her bir dikme 6 tona kadar yük taşıyabilir.
Kaynaklı kirişlerin uçları kıvrımlıdır - bu da Allround delikli disk üzerinde 7 bağlantının mevcut olduğu
anlamına gelir. TG 60 taşıyıcı iskeleler, dikmelerin, yatay elemanların ve çapraz desteklerin yerini alarak
montaj ve sökümün daha az parçayla %30 daha hızlı yapılmasını sağlar.

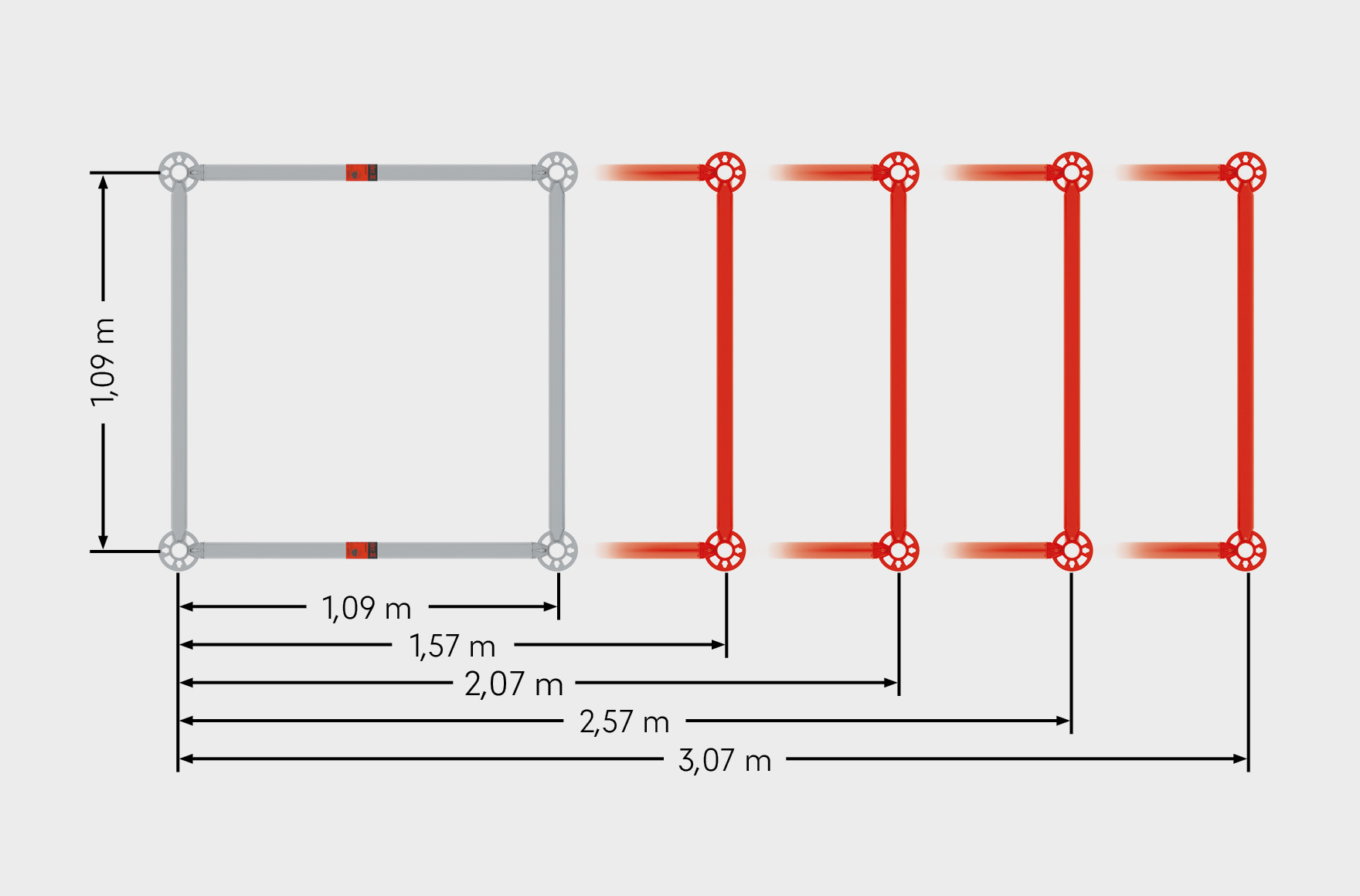

AKILLI – DEĞİŞKEN ALAN UZUNLUKLARI SAYESİNDE
Allround TG 60 taşıyıcı iskeleler, taşıyıcıların kafes ölçülerine veya yüke göre
değişken olarak ayarlanabilir. Bunun için sadece uygun uzunluklarda Allround dikmeler ve çapraz destekler
seçilmelidir. Ana bileşenler – Allround TG 60 taşıyıcı iskele – aynı kalır.
Sistemin uzunlamasına
esnekliği sayesinde şantiyedeki ihtiyaçlar daha ekonomik bir şekilde karşılanabilir. Bu da malzeme, zaman ve
para tasarrufu sağlar.
Döner tekerlerin kolay takılması sayesinde iskeleler, sökülüp yeniden kurulmaya
gerek kalmadan zaman kazanarak taşınabilir. Hatta tüm iskele grupları tek parça halinde taşınabilir.

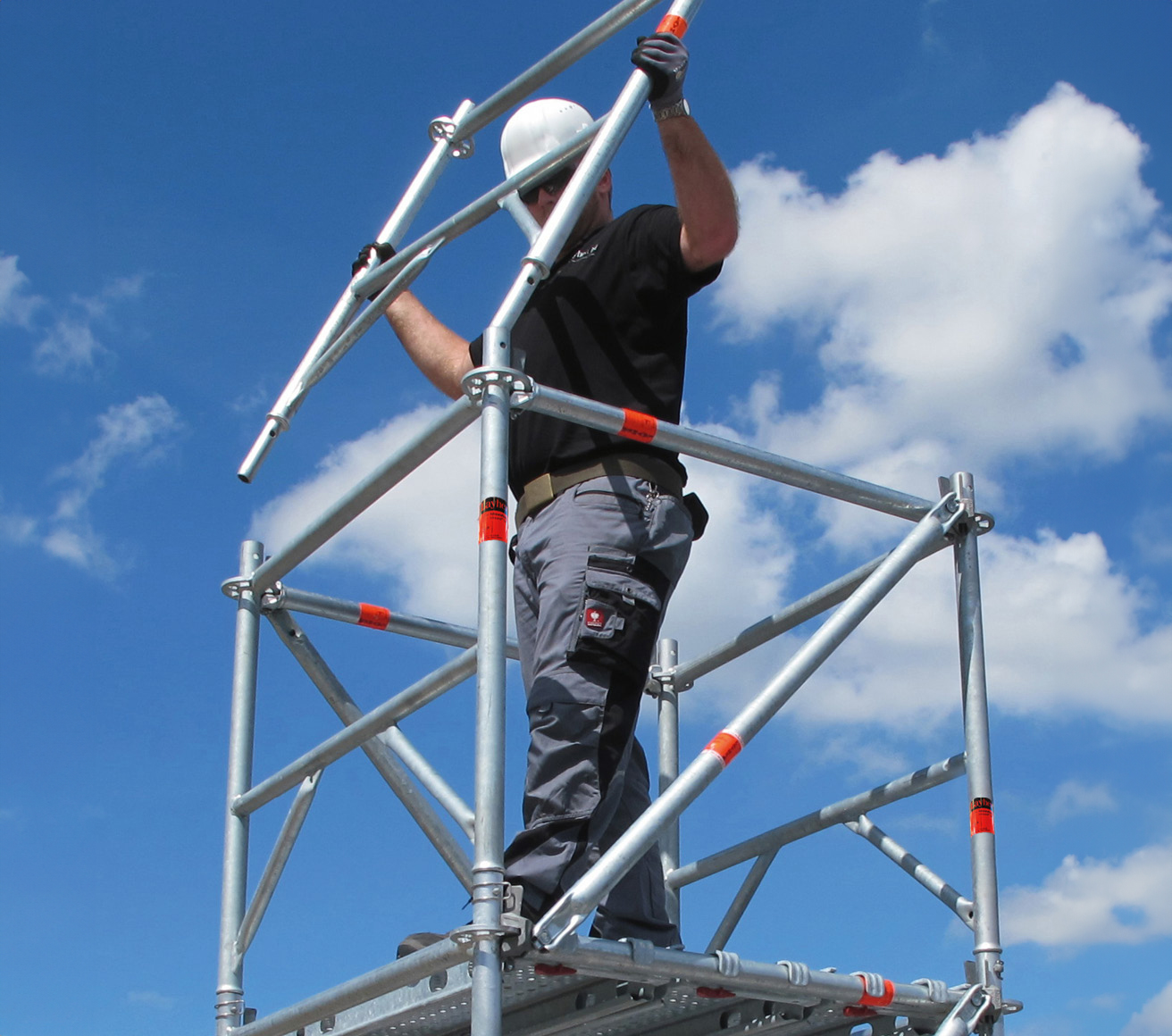

GÜVENLİ YAPI – SİSTEME ENTEGRE ÖN KENAR KORUMA
Allround TG
60 taşıyıcı iskeleler, yalnızca çok güçlü olmakla kalmaz, aynı zamanda montaj ve söküm sırasında da
güvenlidir. İskeleler dik olarak monte edildiğinde, O-çelik platformlar yerleştirilir.
Daha sonra
bir sonraki iskele bölümünün çerçeveleri, yatay elemanları ve çapraz destekleri monte edilir ve iskele
platformları 1 metre daha yükseğe kaldırılır ve güvenli bir sonraki seviyeye erişim doğrudan Allround TG
60 taşıyıcı iskele çerçeveleri ile gerçekleştirilir.

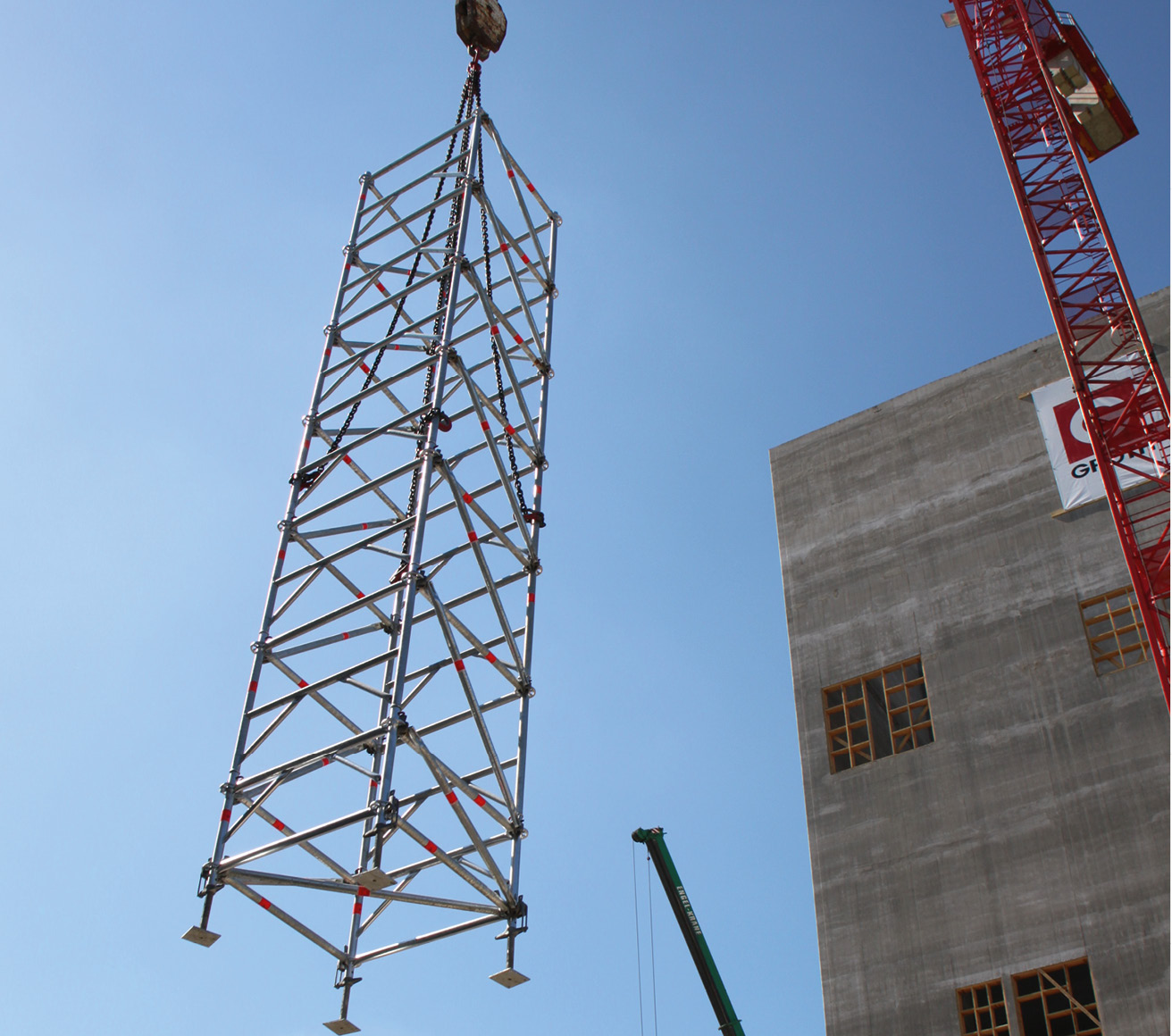

VİNÇ İLE GÜVENLİ KURULUM
TG 60
taşıyıcı iskeleler, şantiyede yatay veya dikey olarak monte edilebilir.
İskeleler, şantiye alanına
vinçle veya hızlı takılan tekerleklerle taşınabilir ve vinç hareketi sırasında çekme kuvvetlerini aktarmak
için her bir taşıyıcı iskele boru bağlantı pimleriyle sabitlenir.
Depolama ve taşıma için özel
taşıyıcı iskele paletleri mevcuttur. Bunlar istiflenebilir, vinçle taşınabilir ve kamyon yükleme alanları
için optimize edilmiştir.

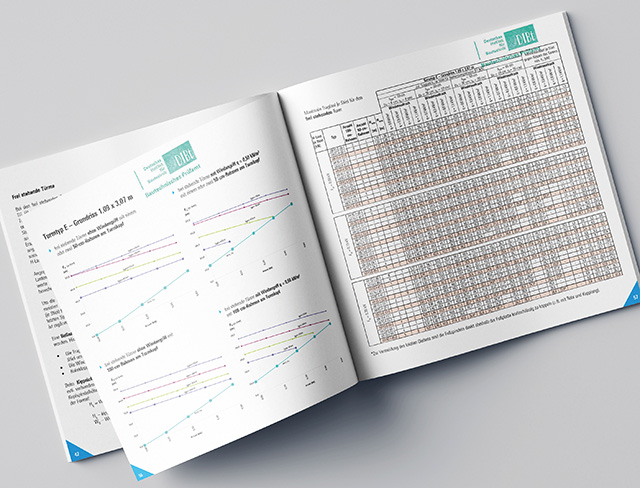

YAPI ONAYLARI

- Z-8.22-64 onayı TG 60 taşıyıcı iskelelerin üretimini ve etiketlenmesini düzenler.
- Farklı kat planlarına ve destek yüksekliklerine sahip iskele varyantları TP-11-017tip testinde hesaplanır.
UYGULAMA VE ŞANTİYE DANIŞMANLIĞI
Nitelikli Layher uygulama mühendislerimiz bireysel ihtiyaçlarınıza odaklanır ve sizin için ekonomik ve işlevsel olarak ikna edici çözümler bulur. Ayrıca, malzeme gereklilik tabloları, montaj çizimleri, DIN EN 12812 normuna göre test edilmiş tip statiği ve kirişler için boyutlandırma yardımcılarından oluşan kapsamlı teknik dokümantasyon da hizmetinizdedir.
ALLROUND İSKELE –TG 60 TAŞIYICI İSKELENİN TEMELLERİ
Otomatik Kilit fonksiyonlu vidasız, hızlı sistem teknolojisinde pozitif ve pozitif
olmayan bağlantının kanıtlanmış ve denenmiş kombinasyonu, gerektiğinde otomatik dik açılı, geniş açılı ve dar
açılı bağlantılar sağlar ve güvenliği artırır.
TG 60 taşıyıcı iskeleler, Allround İskele temelinde
geliştirilmiştir. İlave üç parça ile taşıma işlemini daha hızlı, daha yüksek ve daha stabil bir şekilde
gerçekleştirebilirsiniz.
TG 60 taşıyıcı iskeleler; 1,00 m x 1,09 m, 0,50 x 1,09 m ve 0,71 x 1,09 m
boyutlarında mevcuttur.

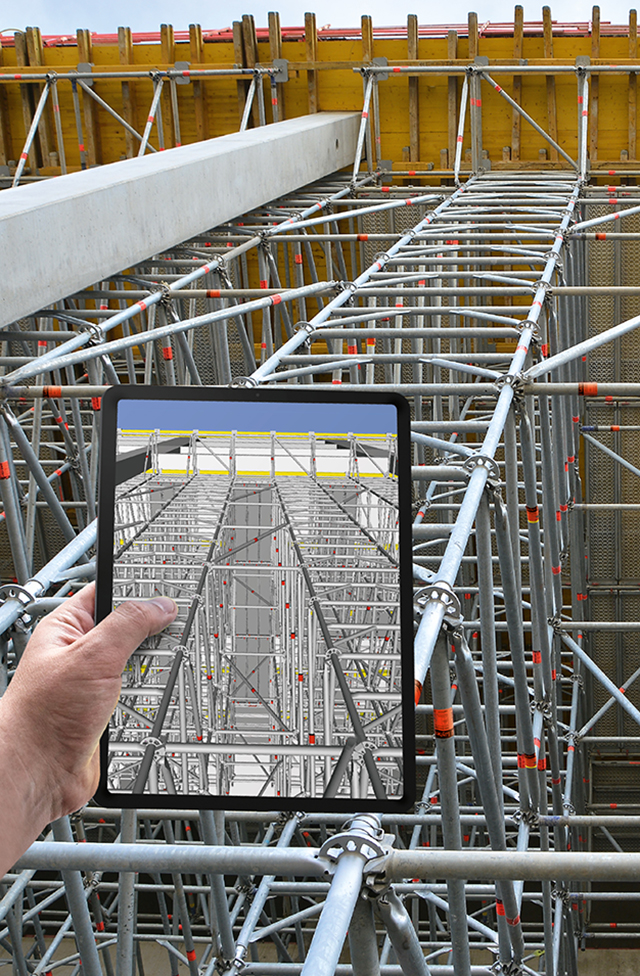

LayPLAN
SUITE
Çeşitli LayPLAN CLASSIC ve LayPLAN CAD yazılım paketleri, kolay, küçük cephe iskelelerinden karmaşık endüstriyel iskelelere ve hatta koruyucu çatılara ve tribünlere kadar değişen iskele yapılarını planlamak için kullanılabilir
