LAYPLAN CAD

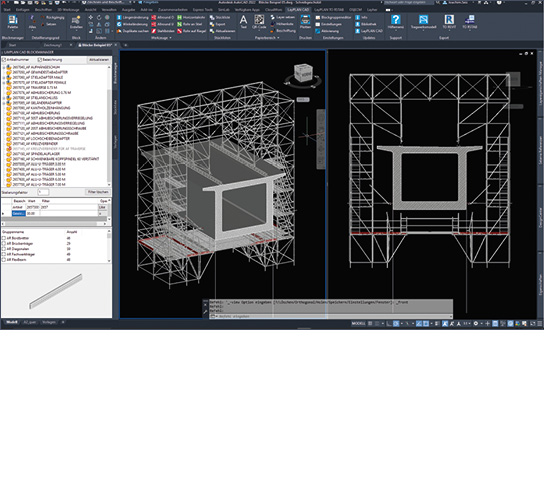

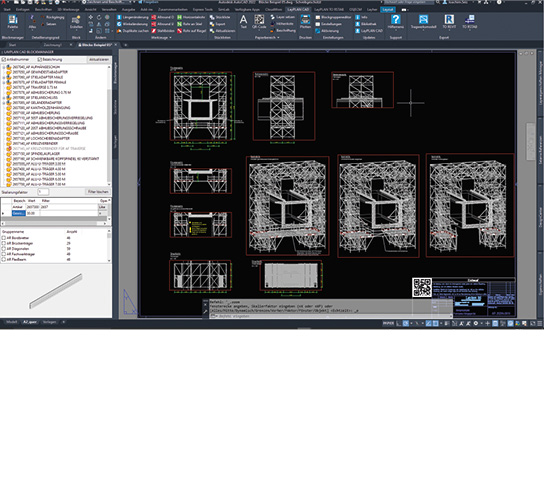

LayPLAN CAD, daha karmaşık yapılar için kullanılır. Bu, Autodesk AutoCAD için bir eklentidir. Tüm iskele yapılarının 3 boyutlu olarak planlanmasını sağlar. İskele planlamacıları bireysel Layher parçalarını sadece geniş bir kütüphanede arayabilme özelliğiyle kalmayıp, aynı zamanda daha hızlı tasarım çalışmaları için önceden prefabrik montajlar yapabilirler. Daha sonra ayrıntılı çizimler basılabilir. Herhangi bir problem olmadan, görselleştirme veya animasyon yazılımına aktarım da mümkündür. Bu, projelerin sadece ekonomik olarak planlanmasının yanı sıra gerçek gereksinimlere de uyarlanmasına ve aynı zamanda müşterilere profesyonelce sunulmasına olanak tanır.
KAZANIMLARINIZ
- 3D iskele planlama ve yapımı.
- Temel planlama LayPLAN CLASSIC ile otomatik olarak yapılabilir – bu da zamandan tasarruf sağlar
- Gerçekçi görüntüleme ile görsel çakışma kontrolü
- Rahat arama fonksiyonuna sahip kapsamlı bileşen kütüphanesi – hızlı tasarım için önceden hazırlanmış montaj grupları ve şablon çizimler dahil
- Bileşenlerin önizleme görüntüsü
- Otomatik bileşen etiketleri Nakliye ve montaj için gerçek zamanlı malzeme listesi
- Model verilerinin görselleştirme yazılımında ( ör. render, VR) ile iş alımı, diğer iş kollarıyla koordinasyon, çakışma kontrolü veya yapı süreci simülasyonu için model verilerinin işlenmesi
- Projeye özel stabilite hesaplamaları için model verilerinin çubuk yapılar programlarında işlenmesi. Aksi halde gerekli olan yeniden modelleme işlemleri, hata kaynaklarını ortadan kaldırır ve planlama sırasında zaman tasarrufu sağlar.
- Daha fazla bilgi için bkz. LayPLAN TO RSTAB
- LayPLAN TO REVIT yardımıyla, diğer proje katılımcıları (örneğin inşaat firmaları, mimarlar vb.) ile paylaşım için Revit'e aktarım mümkündür. Bu şekilde IFC dosyası olarak dışa aktarım da mümkündür.
- İskele kurucuları.
- İnşaat şirketleri.
- Etkinlik teknisyenleri.
- Mühendislik ve planlama büroları.
- Teklif ve uygulama aşamasında
- AutoCAD bilgisi ve yüksek düzeyde IT bilgisi avantajdır.
- CAD sistemi: AutoCAD, AutoCAD Mechanical, AutoCAD Architecture sürümleri 2017–2022
- İşletim sistemi: Windows 7, Windows 10, Windows 11
- İşlemci: Yüksek hızda işlemci, ör. > 3,0 GHz
- RAM: Önerilen 16 GB, 32 GB idealdir.
- Grafik kartı: Önerilen: 4 GB GPU, 106 Gbit/s ve DirectX 11 ile uyumlu, örneğin NVIDIA Quadro P2200 ile 5GB GDDR5X, maks. 140GB/s.
- Sabit disk: Önerilen toplam kapasite: 512 GB, mümkünse SSD
